中央空调安装公司方案设计步骤

彩神Vll 2017-04-26   作者:admin  出处:彩神Vll

  中央空调设计安装质量的好坏,直接关系到机组能否正常使用,中央空调市场上设计不合理、不标准的系统配置、管道设计的不合理、空调安装位置的不恰当等现象屦屦发生,不仅影响装修美观,还会影响中央空调使用效果,甚至还会缩短中央空调的正常使用寿命。由此可看出一家中央空调安装公司的设计水平是何等的重要。下面一起来看看中山彩神Vll机电有限公司总结的中央空调设计步骤:

  一、得到建筑条件图后,熟悉图纸。没有建筑图纸的需要现场测绘后绘制建筑图纸。

彩神Vll   二、确定方案,冷热源型式,水系统形式,风系统形式。工程所在地的能源情况应作为空调冷热源形式的主要依据。

  三、做初步设计,在方案的基础上深化。空调机组及附属设备用房等条件要与建筑专业或业主沟通明确。自动控制系统也要有一个初步的方案。

  四、负荷计算,根据每个空调房间的使用功能和使用要求计算冷、热负荷,根据计算结果选择合适的未端及主机的具体型号。

  五、做施工图,(前面的步骤可以估算)施工图要详细计算。

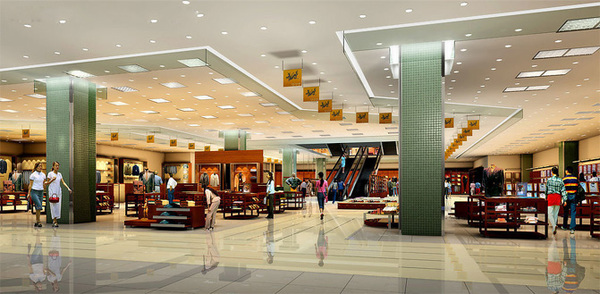

商场中央空调安装设计

  1、绘制空调水路平面图,空调水路系统图

  A.确定空调系统水路形式,合理布置水管,并绘制水管系统轴测图,作为水力计算草图。

  B.管段编号应在计算草图上编号,并标注管段的长度和水量。管段长度一般按两管件中心线长度计算,不扣除管件(如三通、弯头)本身的长度。

彩神Vll   C.选定系统最不利环路,一般指最远或局部阻力最多得环路。

彩神Vll   D.根据设计手册选择合理的水流速。根据经验总结,确定水管内的水流速。

  E.根据给定水量和选定流速,逐段计算管道断面尺寸即管道规格,然后根据选定了的断面尺寸和水量,计算出水管内实际流速并和原假定流速进行校核。

  2、绘制空调风路平面图,空调风路系统图(风系统根据设计情况分为送风、回风、新风、排风、防排烟等系统)。



彩神Vll   六、出白图,校对,审核。有问题进行相应修改,无问题再进行下一步。
